Parametri opreme

Model	TBT331-HM	TBT441-HM	TBT551-HM	TBT661-HM
Veličina stroja	D624Š612V648 mm	D724Š713V648 mm	D824Š813V648 mm	D924Š913V648 mm
Težina	75 KG	80 KG	85 KG	70 KG
Radni raspon: XYZ	300300100 mm	400400100 mm	500500100 mm	600600100 mm
Maksimalna brzina kretanja	X,Y 600-800 mm/s, Z 400 mm/s	X,Y 600-800 mm/s, Z 400 mm/s	X,Y 600-800 mm/s, Z 400 mm/s	X,Y 600-800 mm/s, Z 400 mm/s
Maks. opterećenje X&Y-/Z(kg)	10 kg/5 kg	10 kg/5 kg	10 kg/5 kg	10 kg/5 kg
Ponovljena točnost	士0,02 mm	士0,02 mm	士0,02 mm	士0,02 mm
Radna vrijednost	AC220V/110V 50-60Hz	AC220V/110V 50-60Hz	AC220V/110V 50-60Hz	AC220V/110V 50-60Hz
Vlast	0,65kw	0,65kw	0,65kw	0,65kw
Radni tlak zraka	0,4 do 0,8 Mpa	0,4 do 0,8 Mpa	0,4 do 0,8 Mpa	0,4 do 0,8 Mpa
Metoda pogona	Motor + sinkroni remen + linearna vodilica	Motor + sinkroni remen + linearna vodilica	Motor + sinkroni remen + linearna vodilica	Motor + sinkroni remen + linearna vodilica
Kapacitet skladištenja ljepila	Spremnik 5L	Spremnik 5L	Spremnik 5L	Lonac za grijanje sa štrcaljkom od 30CC
Raspon grijanja	Sobna temperatura do 220C stupnjeva	Sobna temperatura do 220C stupnjeva	Sobna temperatura do 220C stupnjeva	Sobna temperatura do 200C stupnjeva
Pohrana datoteka	Oko 1000 datoteka	Oko 1000 datoteka	Oko 1000 datoteka	Oko 1000 datoteka
Način programiranja	Teach privjesak	Teach privjesak	Teach privjesak	Teach privjesak
Put doziranja	Točka/Linija/Luk/Krug	Točka/Linija/Luk/Krug	Točka/Linija/Luk/Krug	Točka/Linija/Luk/Krug
Radno okruženje	-5~40 stupnjeva, vlažnost 20%~95%	-5~40 stupnjeva, vlažnost 20%~95%	-5~40 stupnjeva, vlažnost 20%~95%	-5~40 stupnjeva, vlažnost 20%~95%

uvođenje opreme

Visoko{0}}precizni automatski stroj za nanošenje vrućeg ljepila

Brzo zagrijavanje i precizna kontrola ljepila

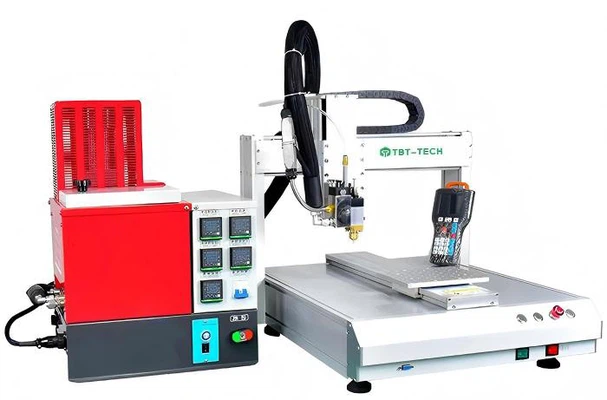

Hot melt dispenser 3

Upravljač dozatora za vruće ljepilo

1. Otvor za ubrizgavanje ljepila
2. Mjerač temperature
3. Regulator brzine motora
4. napajanje
5. Start/Stop

Kapacitet rezervoara: 5L
Napajanje:AC220V/ 50HZ
Brzina otapanja: 5KG/H
Viskoznost ljepila: 1000-20000CPS
Ukupna snaga: 2.5KW
Radna temperatura: MAX220 stupnjeva
Snaga pritiska: 1-2 KG
Preciznost temperature: ±1 stupanj
Izlaz crijeva: 1 smjer
Težina stroja: 30 kg (jedan host)
Veličina stroja: 370MM*320MM*620MM

Hotmelt adhesive heating dispensing valve

Ventil za grijanje taljivog ljepila

1: Usis zraka
2: Cijev za napajanje grijanjem
3: Otvor za doziranje zraka
4: pričvrsni vijak
5: Otvor za pričvršćivanje
6: Priključak za napajanje
7: Otvor za točenje

Ventil za grijanje taljivog ljepila

1: Usis zraka
2: Cijev za napajanje grijanjem
3: Otvor za pričvršćivanje
4: Vijak za pričvršćivanje
5: Priključak za napajanje
6: Izlaz

Crijevo za dovod ljepila

Glue supply hose

Jednostavno programiranje

Programming1

Ima funkciju crtanja točaka, linija, lukova, krugova i nepravilnih krivulja za kontinuirano mijenjanje ulaznog programa i podržava tro-dimenzionalno doziranje

Opseg primjene

Automobilski dodaci, elektroničke komponente, komunikacijska oprema za medicinsku opremu, kućanski aparati, plastične igračke, električni instrumenti, mogu se koristiti za sastavljanje općenitih kućišta mobilnih telefona, adaptera za napajanje, PCB elektroničkih proizvoda, ploča za telefone malih uređaja, kutija za baterije, malih kućanskih aparata, utikača za usmjerivače, izvora napajanja, kotača za igračke i automobilskih komponenti

Naš certifikat

Naš automatski stroj za pričvršćivanje vijaka, automatski stroj za lemljenje i automatski stroj za nanošenje ljepila uspješno su dobili NB-CE certifikat koji je izdala mjerodavna institucija EU. Ovaj certifikat ima veliku vrijednost, a njegov je postupak pregleda izuzetno strog, pokriva-dubinske procjene višestrukih dimenzija kao što su standardi sigurnosti proizvoda, zahtjevi za zaštitu okoliša i sustavi kontrole kvalitete. Dobivanje ovog certifikata u potpunosti dokazuje da su naši proizvodi zadovoljili stroge standarde koje je postavila Europska unija u svim pokazateljima učinkovitosti i da su kvalificirani za neometanu prodaju na tržištu EU-a, pa čak i globalno. Snažno prikazuje naše izvanredne sposobnosti u istraživanju i razvoju proizvoda, proizvodnim procesima i kontroli kvalitete.

CE Certification

O nama

TBT-TECH može se pohvaliti više od 10 godina tehničke stručnosti u sektoru opreme za automatizaciju 3C. Specijalizirani smo za istraživanje i razvoj i proizvodnju automatskih strojeva za pričvršćivanje vijaka, automatskih strojeva za nanošenje ljepila, automatskih strojeva za lemljenje, automatskih strojeva za zakivanje i srodne ne-standardne opreme za automatizaciju. Posvećeni ponudi optimalnih rješenja za automatizaciju za proizvođače elektroničkih proizvoda, pomažemo klijentima u smanjenju troškova proizvodnje i povećanju operativne učinkovitosti. Iskorištavanjem standardizirane serijske proizvodnje u našem cijelom rasponu modela platforme, ne samo da osiguravamo dosljednu kvalitetu opreme, već jamčimo i tro-učinkovitost, pravovremenu-isporuku i stabilan proizvodni kapacitet za zadovoljavanje različitih potreba kupaca.

Factory equipment

Naša usluga

Pomozite klijentima u analizi projekata proizvoda i ponudite prikladna i jeftina rješenja.
Ponudite besplatno testiranje uzoraka.
Pružite uslugu upita za podatke o otpremi/isporuci.
Pružite jamstvo od jedne - godine i obećajte doživotno održavanje.
Osigurajte vrijeme odgovora od 24 - sati putem e-pošte ili drugih komunikacijskih kanala.
